B1 · Beweis · Roboterzelle Sensor simuliert

Die Schutzzone ist keine Zeichnung.
Sie ist eine Berechnung.

Der Mindestabstand entsteht aus Reaktionszeit, Annäherungsgeschwindigkeit und Sensor-Geometrie. Die Zelle rechnet ihn im Video — für diesen Lauf ohne S_M, weil der Arm ruht.

ISO 13849 13855:2024 IEC 61496 ISO 13857 läuft stabil
Der Fall

Schutzzone nachweisen — ohne Stichprobe.

Das Problem

Schutzzonen-Nachweise sind heute Handarbeit: Maße aus Zeichnungen, Stichproben an der Zelle, ein Bericht, der nachträglich entsteht. Dabei geht der Trend zur zaunlosen, kollaborativen Zelle: Ohne Schutzzaun tragen Sensorik und SSM die Sicherheitsfunktion allein — und jede Änderung an der Zelle braucht den Nachweis neu.

Was Viprove tut

Szene vermessen, S_min für diesen Lauf rechnen, den SIL-Test im Zwilling fahren — das Protokoll schreibt sich während des Laufs selbst.

Das Ergebnis

Der Arm stoppt vor der Zone. Protokoll #0117 nennt die Eingaben, die Formel ohne S_M und 532 mm.

Warum besser

Reproduzierbar statt Stichprobe: gleicher Aufbau, gleiches Ergebnis. Kollaborative Zellen nach ISO/TS 15066 kennen SSM als eine von vier Methoden. Dieser Lauf rechnet ohne S_M; die Prüfung gegen die Normausgabe steht aus.

Aufnahme & Vermessung · Lauf ohne S_M

Das Protokoll schreibt sich während des SIL-Tests von selbst.

Kein Bericht, der nachträglich geschrieben wird. Während der Test-Runner das Script abfährt, schreibt das Protokoll mit — jeder Schritt mit Zeitstempel: Scan, Geometrie, S_min, Sensorstatus, Bericht. Zeitsynchron zur Aufnahme, bei jedem Durchlauf von vorn.

▸ d = 532 mm → Zone hält · Sensor simuliert

BEWEISSTÜCK B1 · DIESER LAUF · OHNE S_M 6-ACHSEN · 3D-TOF
Aufnahme · Arm statisch Live-Sim · Arm in Bewegung ↗
S = (K×T)+DDS+Z · S_M=0 d = — mm VERMESSUNG
Das Instrument · SSM-Mindestabstand

532 Millimeter — gerechnet, nicht geraten.

Die Regler stehen auf den Eingaben dieses Laufs. Formel ohne S_M, weil der Arm ruht. +S_M gilt erst, wenn sich die Gefahrstelle bewegt — der Schalter im Rechner.

Dieser Lauf: ohne S_M, der Arm ruht. +S_M erscheint erst, wenn die Gefahrstelle sich bewegt.

Die Terme in diesem Instrument
K2000 mm/s obere Gliedmaßen · 1600 mm/s Gehen · liegt K bei 2000 und S über 500 mm, rechnet das Instrument mit 1600 neu
TT_SRP/CS + T_ME + T_F · Toleranzfaktor T_F ist neu in 2024
DDSMaximum der Reichweiten-Zuschläge (z. B. 8·(d−14) beim Lichtvorhang)
ZNeu in 2024 als eigener Term — besonders relevant für optische 3D-Sensoren
S_MNeu in 2024 · wenn sich die Gefahrstelle bewegt (Roboterarm fährt)
≥100S muss immer ≥ 100 mm sein — auch wenn die Rechnung weniger ergibt
Berechneter Mindestabstand
532 mm
Untergrenze im Instrument: S ≥ 100 mm. Bei K=2000 und S>500 rechnet es mit K=1600 neu.
K×T · K=1600352 mm
DDS120 mm
Z60 mm
S (gesamt)532 mm
Backstage · Norm-Graph

Woher die Zahlen kommen.

Kein Wert steht allein: Der Graph zeigt, welche Norm welchen Parameter in die 13855 liefert — und was sich beim Sprung von 2010 auf 2024 geändert hat. Dieser Lauf benutzt S = (K×T)+DDS+Z. +S_M ist die Variante für eine bewegte Gefahrstelle und geht hier nicht ein.

2010 → 2024 geändert · C aufgespalten in DDS + Z · T_F neu · S_M neu · vertikale ESPE-Grenzen neu

Bezieht aus
A-Typ · GrundnormB-Typ · MethodenC-Typ · MaschinenProduktnorm
ISO 13855:2010 → ISO 13855:2024

Was sich geändert hat — und was nicht.

S = K·T + C S = (K×T) + DDS + Z Zuschlag C aufgespalten in DDS (Reichweite) + Z (Anwendung)
T = T₁+T₂+T₃ T = T_SRP/CS + T_ME + T_F Toleranzfaktor T_F neu explizit
— + S_M Dynamische Annäherung (Gefahrstelle bewegt sich) neu
— vertikale ESPE-Grenzen Neue Regeln für vertikale 3D-Flächensensoren
C = 8·(d−14) DDS = max(Reichweiten-Zuschläge) Lichtvorhang-Formel in DDS aufgegangen, komplexer gegliedert
K = 2000/1600 K = 2000/1600 + S≥500-Regel K unverändert, aber die S>500-Regel jetzt explizit

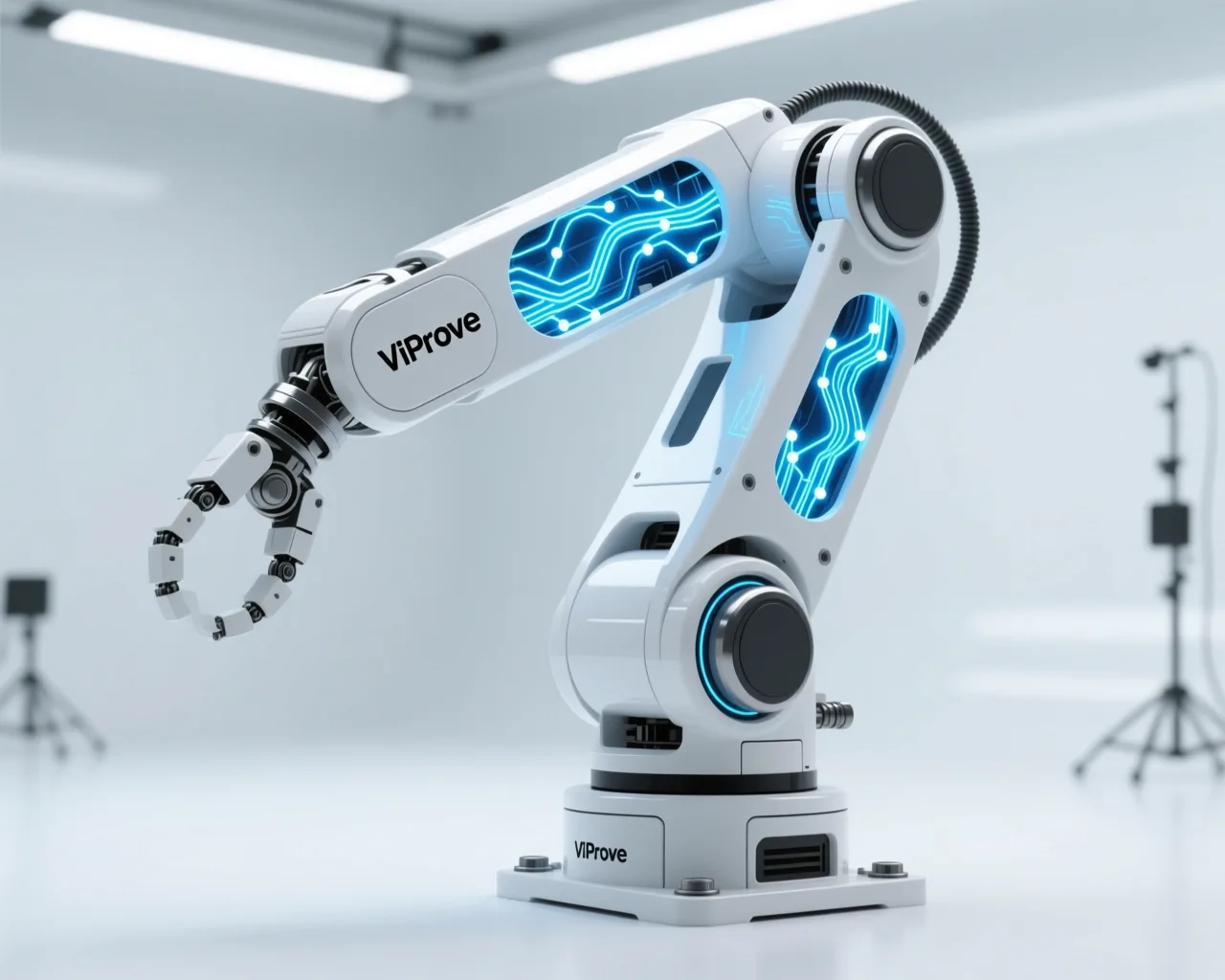

Roboterarm in weißer Testhalle
SIL-Zwilling · interaktiv · GLB
SIL-Zwilling · dieselbe Zelle

Dieselbe Zelle — mit Arm in Bewegung.

Das Video zeigt den SIL-Test mit ruhendem Arm und rechnet deshalb ohne S_M. Die SIL-Simulation bewegt den Arm. +S_M ist die Variante für eine bewegte Gefahrstelle; dieser Lauf setzt sie nicht ein. Im Rechner schaltet man sie extra zu.

SIL-Simulation öffnen →
Versiegelte Beweise

Nachschlagbar, nicht nur behauptet.

Die Rechnung dieses Laufs steht im Nachweis oben. Die Dateien darunter sind Aufnahme und SIL-Lauf. Sie bestätigen die Normausgabe nicht.

EVIDENCE PACKAGE · ZIP PDF + HTML + JSON-Seal + Gap-Chain + Featured-Run-Video (CamFollow & WP4 Smoke). herunterladen ↓
ZONE ENTRY · SIL-DEMO 30-s-Demonstration der Zonenerkennung (SIL Live Demo) — derselbe Aufbau wie im Beweisstück B1. abspielen ↗
SIL-TEST-REPORT Versiegelter SIL-Lauf falke:Patrouille, Run 24 — Falke-Werk, Zelle 02. 20 gemessene Schritte aus der ViTwin-App. öffnen ↗
Anbindung · Sinnesorgane des Zwillings

Jede Messung wird ein Knoten.

Viprove Graph · Sicht: Schutzzone Sensor simuliert

Liest

3D-ToF-Punktwolke · Distanzen zur Zonengrenze · aus der Aufnahme (Sensor-Sim)

Transformiert

Zonen-Knoten + S_min-Kante · S=(K×T)+DDS+Z, dieser Lauf ohne S_M

Schreibt zurück

Versiegeltes Protokoll #0117 · Messleiste · Ergebnis 532 mm

Ehrlicher Stand.

Was läuft, was simuliert ist, was noch unbewiesen — Stand 30.07.2026.

Läuft Videobeweis, Rechnung dieses Laufs (532 mm, ohne S_M), Protokoll #0117. Die Eingaben sind reproduzierbar. Die Normausgabe ist nicht geprüft.
Simuliert 3D-ToF-Sensor: Punktwolke aus der Aufnahme, keine Live-Messung. Ersatz durch echten Sensor ist der nächste Ausbauschritt.
Unbewiesen Messkampagne mit realem Sensor · PLr-Bewertung nach ISO 13849 · Verifikation der vollständigen Zellen-Doku.
